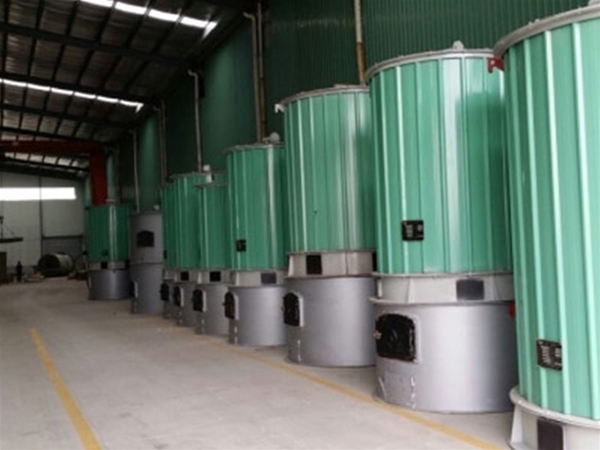

名稱：YGL係列燃生物質導熱油爐
詳細信息
產品介紹
（YGL）係列有機熱載體爐為組裝式強製循環立式燃生物質，稻殼，甘蔗渣，糠醛渣，廢木料，砂光粉導熱油爐。本係列鍋爐本體受熱麵結構緊湊，受熱麵由內、外密排的圓盤管構成，內盤管為輻射受熱麵，外盤管與內盤管的外表麵構成對流受熱麵。鍋爐由上部本體和下部燃燒室組成，工地現場組合。燃料在燃燒室內充分燃燒後，被輻射受熱麵吸收大部分熱量後，高溫煙氣進入對流受熱麵進行換熱，出鍋爐後在空氣預熱器中加熱鍋爐燃燒所需空氣，再經除塵器由引風機將煙氣送至煙囪排入大氣。
安裝方便，隻要上部本體和下部燃燒室合攏就可以，安裝周期短。
受熱麵采用密排圓盤管，受熱麵布置充足，降低管子表熱負荷，使導熱油使用更安全。
介質流程合理，導熱油由低（進口）到高（出口），運行中產生的氣體很難在爐內停留，可方便地排出係統。
燃料在燃燒室內為絕熱燃燒，可使燃料著火更容易，燃燒更充分，提高了鍋爐的熱效率。
鍋爐的爐頂布置了密排盤管，能更好的保護爐頂，避免了爐頂燒壞的現象。
【結構特點】
1、采用藝能獨有的專利技術，增設爐頂盤管，進一步吸收煙氣餘熱並保護鍋爐爐頂，提高了鍋爐的使用壽命。
2、實現全自動上料，選配變頻控製技術後司爐人員可降至1人操作。
3、機械強製燃燒，為木材行業設計專用爐拱，燃燒充分、消煙除塵，環保效果好。
4、既能處理木材行業生產中產生的廢料（樹皮、鋸末、砂光粉等）又能提供所需的熱量（熱油或熱煙氣）。
5、後麵可以配合蒸汽發生器產生蒸汽輸出使用。
【電氣控製】
1、采用西門子等國際大品牌的PLC等自動化控製器做為控製核心
2、采用國際大品牌的外圍組件，實現高質量的自動化控製係統
3、導熱油出口溫度顯示：可現場顯示並遠傳至控製櫃經儀表顯示，用戶可設定此溫度數值，並可與引風機聯鎖，實現自動調整運行，並高溫報警。
4、導熱油進口溫度顯示：可現場顯示並遠傳至控製櫃經儀表顯示。
5、導熱油出口壓力顯示：可現場顯示並遠傳至控製櫃經儀表顯示，並實現超壓報警。
6、導熱油進口壓力顯示：可現場顯示並遠傳至控製櫃經儀表顯示。
7、膨脹槽液位控製：實現膨脹槽低液位報警，及時提醒司爐人員向係統注油，確保鍋爐係統安全可靠運行
8、控製模塊具有強大的擴充能力，根據客戶需要，可以方便的實現群控、遠程控製等多種深度應用
【工藝標準】
1.嚴格按照國家及行業標準對鍋爐進行設計、製造、組裝、實驗和驗收，其中包括但不限於下列標準：GB/T16507《水管鍋爐》、TSG G0001《鍋爐安全設計監察規程》、GB/T17410《有機熱載體爐》、GB50273《鍋爐安裝工程施工及驗收規範》
2.鍋爐使用的主要鋼材采用20 GB/T3087，保障鍋爐安全可靠。
3.按照NB/T47018選取焊材，鍋爐爐管采用氬氣保護全熔透焊接，焊縫按照NB/T47013《承壓設備無損檢驗》進行X射線探傷和檢驗，鍋爐總裝完成後管組全部進行水壓試驗，保障每台鍋爐的焊接質量達到標準。
型號參數
|
YLL-240SCI |
YLL-350SCI |
YLL-500SCI |
YLL-700SCI |
YLL-1000SCI |
YLL-1200SCI |
YLL-1400SCI |
YLL-2000SCI |
||||
|
額定功率（KW） |
240 |
350 |
500 |
700 |
1000 |
1200 |
1400 |
2000 |
||||
|
熱效率 % |
≥73 |
|||||||||||
|
設計壓力MPa |
1.1 |
|||||||||||
|
介質最高溫度℃ |
340 |
|||||||||||
|
循環油量m3/h |
20 |
30 |
40 |
60 |
80 |
100 |
100 |
160 |
||||
|
配管連接口徑 |
50 |
65 |
65 |
100 |
100 |
125 |
125 |
150 |
||||
|
全係統裝機容量KW |
15.9 |
18.35 |
18.35 |
25.9 |
31.5 |
43.45 |
43.45 |
62.75 |
||||
|
燃料種類 |
生物質顆粒 甘蔗渣 酒糠 廢木料 |
|||||||||||
|
燃生物質量（Kg/h） |
102 |
140 |
208 |
290 |
360 |
450 |
540 |
700 | ||||
|
外 |
長mm） |
3600 |
4415 |
4415 |
4710 |
4710 |
4710 |
4710 |
5830 |
|||
|
寬 |
1470 |
1780 |
1780 |
2080 |
2170 |
2280 |
2280 |
2450 |
||||
|
高 |
3210 |
3386 |
3881 |
4033 |
4608 |
4855 |
5430 |
5826 |
||||
|
設備總重量（Kg） |
7520 |
9690 |
9980 |
10886 |
11812 |
12980 |
13935 |
21680 |
||||
